溶融亜鉛メッキUチャンネル鋼サポートブラケット

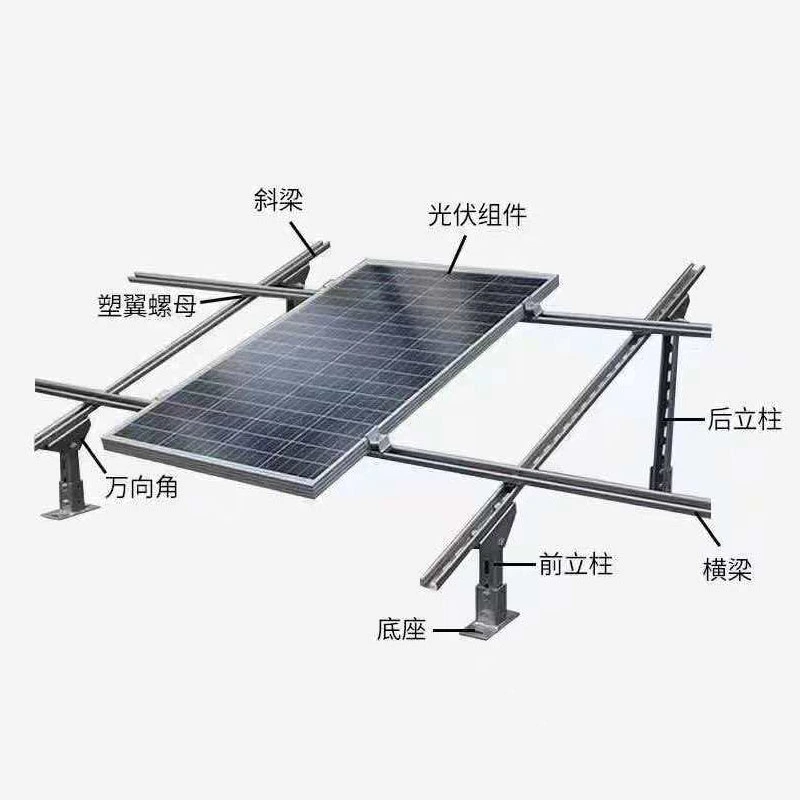

ZHONGTIAN の溶融亜鉛メッキ U チャンネル鋼サポート ブラケットは、長期にわたる太陽光発電の取り付け用途向けに設計されています。 Q235B または Q355B 熱間圧延 U チャンネル鋼で作られ、GB/T 13912 に従って亜鉛メッキされており、耐食性、構造強度、調整可能な取り付け、工場でのカスタマイズを兼ね備えています。地上設置型ソーラーファーム、農業用PV、漁業用PV、屋上システム、ソーラーカーポートに適しています。

腐食防止

溶融亜鉛めっき

溶融亜鉛メッキ U チャンネル スチール サポート ブラケットは、スチール基板と亜鉛と鉄の合金層を形成する溶融亜鉛メッキ コーティングを使用しています。このコーティングは強力な接着力と、軽微な表面損傷に対する陰極保護を提供します。

提供されたデータは、海岸、塩アルカリ、酸性雨、および湿気の多い環境で 500 時間以上の塩水噴霧耐性と長期保護を示しています。適切な条件下では、腐食メンテナンスを軽減しながら耐用年数は約 25 年に達します。

加工耐久性

亜鉛メッキされたコンポーネントは、保護コーティングを簡単に剥がすことなく、工場での切断、曲げ、打ち抜き、その他の加工をサポートします。前処理により、現場での修正や二次防食処理の必要性が軽減されます。

構造性能

鋼材

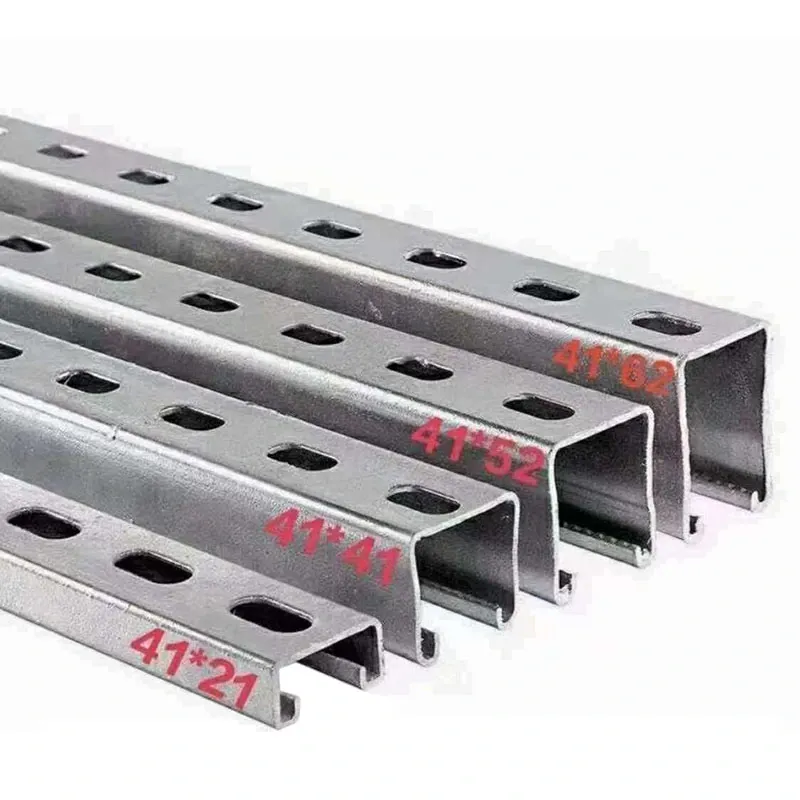

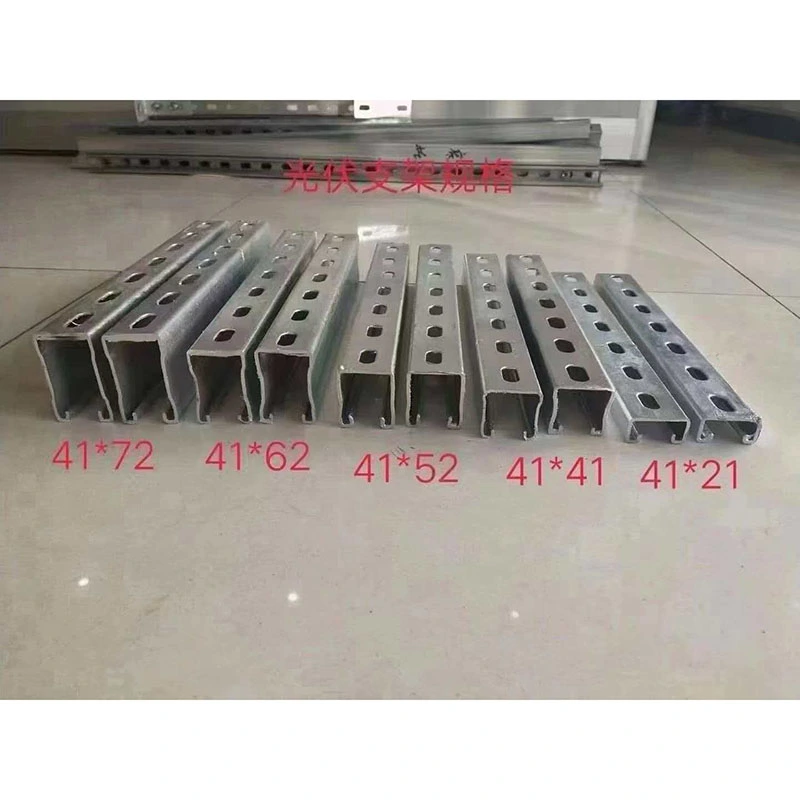

Q235B および Q355B 熱間圧延 U チャンネル鋼は、プロジェクトの負荷要件に応じて利用可能です。 U 字型のプロファイルは、太陽光発電の支持構造に優れた曲げ耐性とねじれ耐性を提供します。

耐荷重

この構造は、強風、大雪、その他の環境負荷に耐えられるように設計できます。提供されたデータは、指定された条件下で単柱の耐荷重が最大 1.5 トンであることを示しています。

温度範囲

付属の動作範囲は約 -40°C ～ 120°C です。実際の構造設計では、地域の温度、風、雪、基礎、設置条件を考慮する必要があります。

調整可能な設置

傾き調整

このシステムは 10° ～ 60° の複数の傾斜位置をサポートしており、プロジェクトの場所や太陽光条件に応じて取り付け角度を調整できます。提供されたプロジェクト データは、角度を最適化すると、敷地条件に応じて年間発電量を 5% ～ 8% 向上できる可能性があることを示しています。

モジュールの互換性

U チャネルのスライディング構造は、さまざまな太陽光発電モジュール レイアウトをサポートし、単受光モジュールと両面受光モジュールの両方で使用できます。設置時にモジュールの間隔や取り付け位置を調整できます。

地形適応

モジュラー構造は、平地、傾斜地、農業用 PV、漁業用 PV、および標高や基礎条件が異なるその他の場所に対応できます。

設置方法

ボルトアセンブリ

溶融亜鉛メッキ U チャンネル鋼サポート ブラケットは、標準化されたパンチ穴とステンレス鋼の留め具を使用してボルト接続で取り付けます。これにより現場での溶接が減り、組み立てが簡素化されます。

適切なプロジェクト条件下では、標準化された設置方法により、建設時間を 30% 以上短縮できます。

工場での前処理

ZHONGTIAN は、出荷前に切断、パンチング、曲げ、および選択された事前組み立て作業を完了できます。これにより、現場での製作が削減され、設置効率が向上します。

プロジェクトのアプリケーション

地上設置型太陽光発電

モジュールサイズ、基礎間隔、風荷重、積雪荷重に応じて単柱と複柱の構成を選択できます。

農漁業PV

高架構造物は、構造の安定性を維持しながら、農業活動や水系太陽光発電プロジェクトに必要なクリアランスを提供できます。

屋上・カーポートPV

軽量の屋上構造と一体型ソーラーカーポート構成は、屋根の状態、駐車場レイアウト、モジュールの寸法、構造要件に応じてカスタマイズできます。

ライフサイクルコスト

メンテナンスの軽減

溶融亜鉛めっきは、基本的な冷間亜鉛めっき構造に比べて、定期的な錆取りや再塗装の必要性を軽減します。これにより、大規模な太陽光発電プロジェクトの長期メンテナンス作業を軽減できます。

長期的なコスト

初期購入コストは単純な冷間亜鉛メッキ製品よりも高くなる可能性がありますが、供給されたコスト評価では、メンテナンスと交換の必要性が低いため、該当する条件下でライフサイクルコストを 30% 以上削減できることが示されています。

一貫調達

完全なコンポーネント

ZHONGTIAN は、U チャンネル鋼、C チャンネル鋼、地面杭、クランプ、圧力ブロック、ステンレス鋼ファスナーを統合調達パッケージとして供給できます。

プロジェクト供給

バンドルされた調達により、EPC 請負業者や太陽光発電インテグレータは、サプライヤーの調整、物流、検査、注文管理の作業を軽減できます。

カスタム処理

カスタムの長さ

溶融亜鉛メッキ U チャンネル鋼サポート ブラケットは、プロジェクトの図面と設置要件に応じてカスタムの長さをサポートします。

カスタム穴

工場でのパンチングと位置決めは、特定のクランプ、ブレース、レール、接続コンポーネントに合わせて調整できます。

プレカット納品

コンポーネントはプロジェクトセクションに応じて事前にカットして梱包できるため、現場での切断作業が減り、設置が簡素化されます。

よくある質問

どのような鋼種が利用可能ですか?

Q235B および Q355B 熱間圧延 U チャンネル鋼が利用可能です。選択はプロジェクトの負荷と構造計算によって異なります。

どのような亜鉛めっき規格が使用されていますか?

この製品は、溶融亜鉛メッキ鋼板製品に関する GB/T 13912 要件に準拠しています。

沿岸地域でも使用できますか？

はい。亜鉛メッキコーティングは、コーティング仕様が適切に選択されている場合、海岸や湿気の多い環境を含む屋外の腐食防止に適しています。

角度範囲は何ですか?

標準的な調整範囲は 10° ～ 60% ですが、最終的な構造構成によって異なります。

現場溶接は必要ですか?

いいえ。主要構造には標準化された穴とボルト接続が使用されているため、現場での溶接の必要性が軽減されます。

カスタムの長さを提供できますか?

はい。 ZHONGTIAN は、プロジェクトの要件に応じて、カスタマイズされた長さ、打ち抜き、曲げ、切断、その他の工場加工をサポートします。
