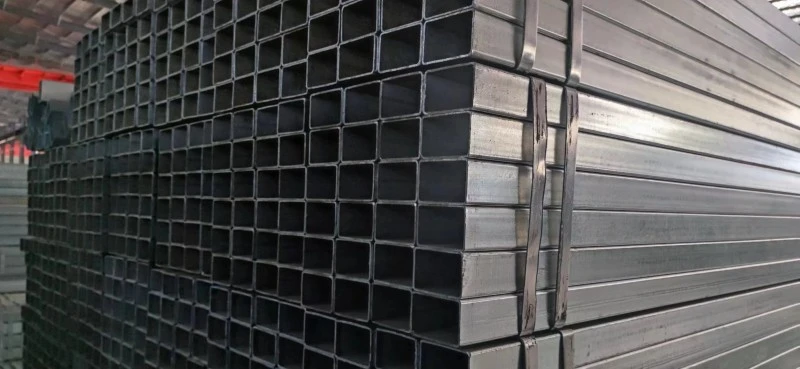

長方形および正方形の鋼管

ZHONGTIAN の長方形および正方形の鋼管は、主に冷間曲げおよび高周波溶接プロセスを使用して製造されており、優れた総合性能を備えた構造プロファイルです。標準化された生産プロセスと厳格な品質管理システムにより、幅広い仕様、優れた剛性、簡単な取り付け、高いコストパフォーマンスを実現します。研究開発、生産、販売を統合する総合サプライヤーとして、ZHONGTIAN は中国に拠点を置き、専門的な工場機能を世界中の顧客に提供しています。その製品は建設、都市工学、機械、太陽光発電、その他の産業で広く使用されており、さまざまなエンジニアリング プロジェクトに信頼性の高い材料ソリューションを提供しています。

基本的な定義と仕様

1. 製品の定義

- 角管: 4 辺すべてが等しい長さの正方形の断面 (例: 20×20 mm)。

- 長方形チューブ: 辺の長さが等しくない長方形の断面 (例: 20×30 mm)。

- プロセス分類: 冷間曲げ高周波溶接管 (主流市場)、シームレス角管および角管、熱間圧延角管および角管。

2. 標準サイズ範囲

・角管：20×20mm～500×500mm

・角管：30×50mm～200×400mm

- 肉厚: 0.8 mm～20 mm (厚肉チューブ ≥6 mm)

- 標準長さ: 6 メートル、9 メートル、12 メートル。ご要望に応じてカスタム長も利用可能です。

3. 一般的に使用される材料

・Q235B：建築構造物や各種支柱、保護手すりなどに適した汎用炭素鋼です。

- Q355B/C/D/E: 低合金高張力鋼で、主に鉄骨構造の梁や柱、耐力フレーム、産業プラントに使用されます。

- 20# and 45# steel: Suitable for machining, bushings, equipment frames, etc.

・亜鉛メッキ鋼板：溶融亜鉛メッキと冷間メッキの2種類があり、耐食性に優れ屋外設備や太陽光発電ブラケットに適しています。

4. 実装される標準

- GB/T 6728-2017 冷間成形鋼セクション (最も広く使用されている)

- GB/T 3094 冷間引抜特殊形状鋼管

- GB/T 17239、GB/T 19418 溶接正方形および長方形管の関連規格

- 亜鉛メッキ製品: GB/T 13912、GB/T 2518

製造工程

1. 角管・角管の高周波溶接（主流工程）

・原材料：熱間圧延・冷間圧延鋼帯

- 生産フロー：巻き戻し→レベリング→シャーリング→丸管への冷間曲げ→高周波抵抗溶接→溶接ビード除去→丸管の正方形・長方形への変換→整形・仕上げ→切断→矯正→品質検査→梱包・倉庫保管

- 製品の特徴: 高い寸法精度、滑らかな表面、高い生産効率、そして手頃な価格。

2. シームレスな正方形および長方形のチューブ

冷間引抜きと押出成形により継ぎ目のない丸管から形成されており、管壁に溶接継ぎ目がなく、優れた耐圧性と全体強度を示します。これらの製品は主に高圧機器、精密機械、特殊な耐荷重構造物に使用され、比較的高価です。

3.熱間圧延角形鋼管

これらは熱間圧延プロセスを使用して直接成形され、主に大型で厚肉の製品が製造されます。この鋼は強度が高く、残留応力が低いため、重鋼構造エンジニアリングに適した材料です。

コアパフォーマンスの利点

1.高い曲げ剛性と優れた構造安定性

慣性モーメントが大きく、耐曲げ性、耐ねじれ性に優れています。同じ重量であれば、その全体的なパフォーマンスは丸チューブよりも優れており、梁、柱、およびフレーム全体に最適です。

2.規則的な断面と簡単な取り付け

チューブは真っ直ぐで鋭いエッジを備えているため、溶接やボルト締めが容易で、モジュラー工法に適応しています。

3.高いスペース利用率

角度のある構造により、壁や柱にぴったりと設置できるため、スペースを効果的に節約できる、コンパクトで見た目にも美しいレイアウトが実現します。

4.優れた表面品質と耐食性

塗装、亜鉛メッキ、粉体塗装に適しており、屋外や湿気の多い環境でも長期間使用できます。

5.充実の仕様と高い汎用性

軽量化粧管から重量耐荷重管までを網羅しており、山形鋼、溝形鋼、一般丸管の代替が可能で、全体の使用コストを低減します。

応用分野

1. 建築鉄骨構造物：工場の梁と柱、鉄骨フレーム、柱、母屋、カーテンウォール根太

2. 自治体エンジニアリング: 道路ガードレール、街路灯柱、交通サポート、橋の欄干、自治体の支持サポート

3. 機械製造：装置フレーム、装置ベース、作業台、コンベアサポート、ボックス構造

4. 太陽光発電と新エネルギー: 太陽光発電サポート、エネルギー貯蔵キャビネットフレーム、風力発電支持構造コンポーネント

5. 装飾エンジニアリング: カーテンウォール、屋内および屋外のパーティション、装飾ディスプレイラック、倉庫ラックの構築

6. 自動車および物流：車両フレーム、自動車シャシー部品、コンテナ構造

7. 農業と温室: 温室フレーム、温室支持構造

実用化事例

事例紹介：中国北西部における大規模太陽光発電所プロジェクト

甘粛省の 50 MW 太陽光発電所では、太陽光発電サポート システムの構築に Zhongtian Q355B 溶融亜鉛メッキ角形チューブ (120 × 80 × 4 mm) が使用されました。

- プロジェクトの課題: 地元地域は強風と極端な温度変化に見舞われているため、支持構造には優れた構造安定性と耐食性が求められます。

- 解決策: 長方形および正方形の鋼管は、1 平方メートルあたり 550 グラムの厚さの亜鉛メッキ層を備えており、優れた腐食保護を提供します。高強度の Q355B 材料は、最大 25 メートル/秒の風荷重に耐えることができ、長方形の断面により太陽光発電パネルのより合理的な配置とより効率的なスペース利用が可能になります。

- プロジェクトの成果: プロジェクトは 2025 年に正常に完了し、全プロセスを通じて品質上の問題は発生しませんでした。極端な気象条件でも支持構造は安定しており、従来のアングル鋼ソリューションと比較して、その後のメンテナンスコストが 30% 削減されました。

品質検査基準:

1. 外観検査: 表面に亀裂、折れ目、明らかなへこみがないこと。チューブの端と角はきれいで規則的でなければなりません。

2. 寸法検査: 辺の長さ、肉厚、垂直度、真直度、ねじれを検査します。

3. 機械的性能試験: 材料要件に従って、引張、曲げ、平坦化、および衝撃試験を実施します。

4. 溶接検査: 高周波溶接されたパイプには、亀裂や不完全な溶接がなく、完全な溶接がなければなりません。

5. 亜鉛めっき検査：亜鉛めっき管については、めっきの厚さ、密着性を検査し、塩水噴霧試験を実施します。

製品分類

1.材質別：普通炭素鋼、低合金高張力鋼、亜鉛メッキ鋼管、ステンレス鋼管

2.肉厚別：薄肉パイプ（≤3 mm）、中肉パイプ、厚肉パイプ（≥6 mm）

3. 表面処理別：黒管（裸管）、溶融亜鉛メッキ管、冷間浸漬亜鉛メッキ管、塗装管、粉体塗装管

4. 製造プロセス別: 高周波溶接管、シームレス管、熱間圧延管

類似製品の比較

1. 角パイプと角パイプVS丸パイプ

- 長方形および角パイプ: 高い曲げ剛性、便利な設置、高いスペース利用率

- 丸パイプ: 優れたねじり性能、流体輸送に適し、風の抵抗が低い

2. 長方形・角パイプ VS チャンネル鋼・山形鋼

- 長方形および角パイプ: 閉じた断面、高剛性、強いねじり抵抗、変形しにくく、すっきりとした美しい外観。

- チャンネル鋼/アングル鋼: 開いた断面、全体的な剛性が弱く、ねじれや変形が容易で、防錆性に劣ります。

よくある質問

Q1: 長方形鋼と正方形鋼とは何ですか?チューブ？

A：角形鋼管は、断面が正方形または長方形の中空の鋼材で、角管、角管とも呼ばれます。製品は主に冷間曲げと高周波溶接プロセスを使用して製造されますが、シームレスや熱間圧延された品種も用意されています。これらは、構造構造、サポートの製造、エンジニアリング耐荷重、および装飾に広く使用されています。

Q2: 角管と角管の違いは何ですか?

A: 角管は 4 つの辺が等しい長さ (例: 100×100 mm) を持っているため、全方向に均一な応力分布が得られます。長方形のチューブは辺の長さが等しくないため (例: 100×50 mm)、応力の方向に基づいて柔軟に選択でき、さまざまな耐荷重要件に適応できます。

Q3: 薄肉チューブ、中肉チューブ、厚肉チューブの見分け方は？

A: 業界標準の分類は次のとおりです。

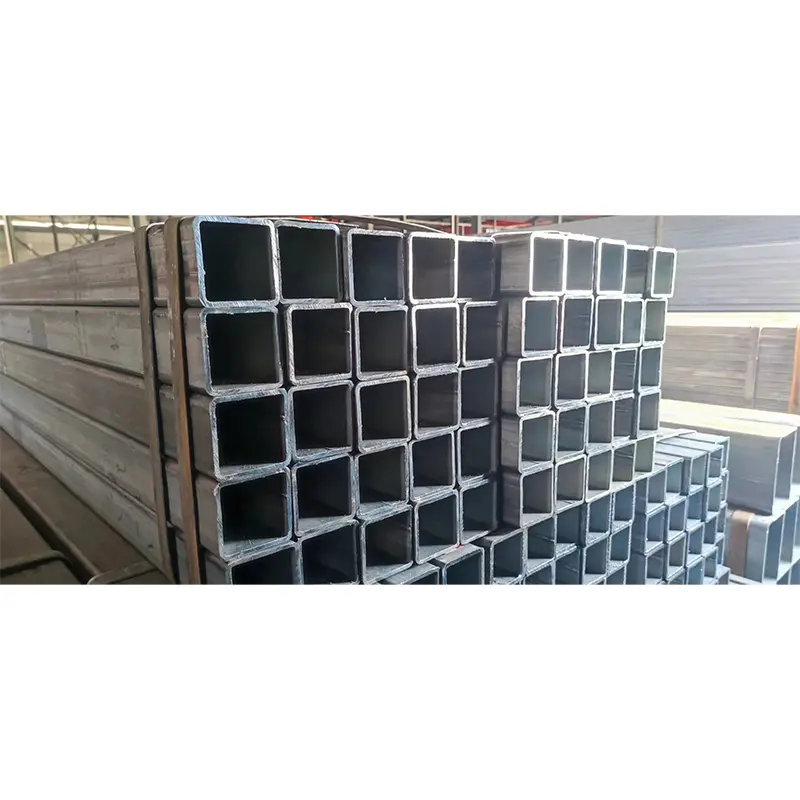

- 薄壁チューブ: 壁厚 ≤ 3 mm。主に装飾デザインや軽量サポートに使用されます。

- 中肉チューブ: 肉厚 3 ～ 6 mm、一般的な構造用途に使用されます。

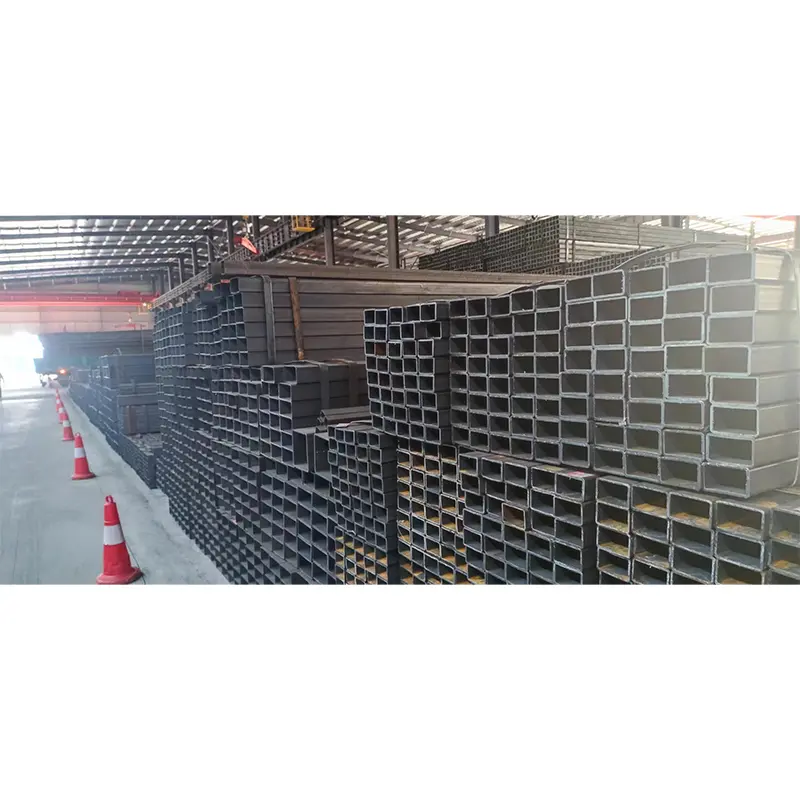

- 厚肉チューブ: 肉厚 ≥ 6 mm、耐荷重ビームや柱、および頑丈な支持構造に適しています。
