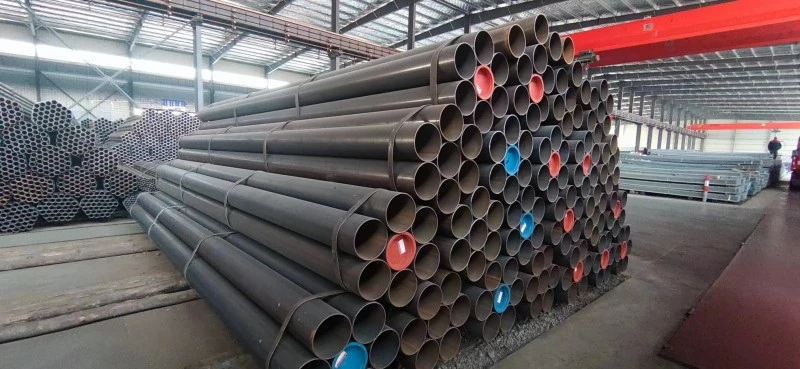

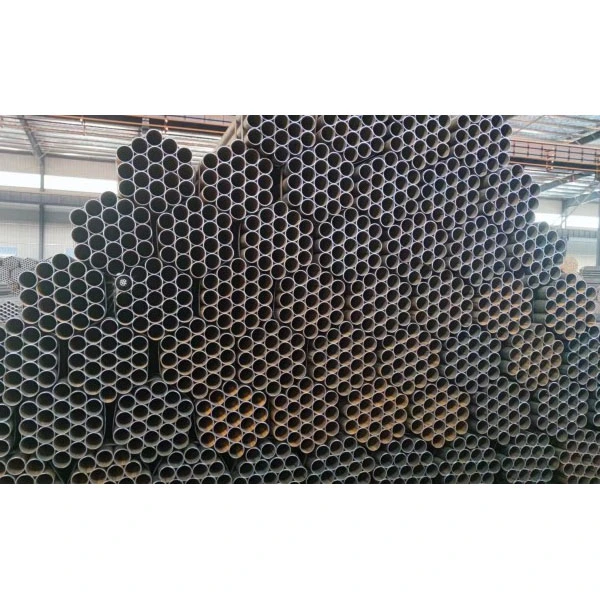

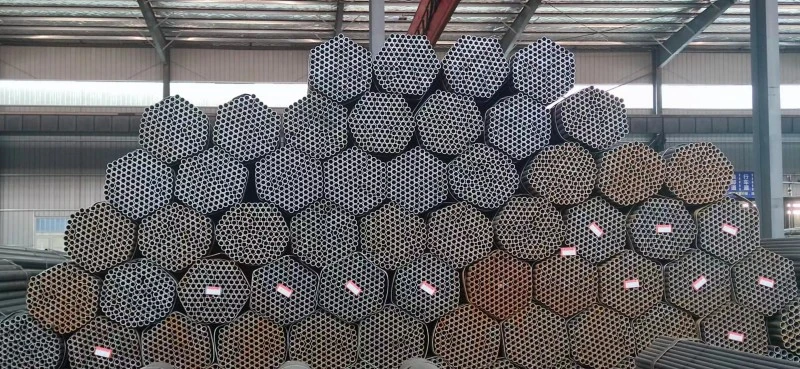

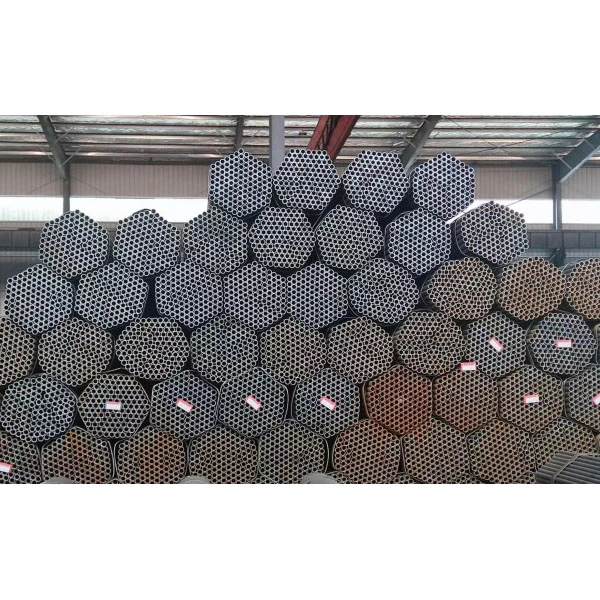

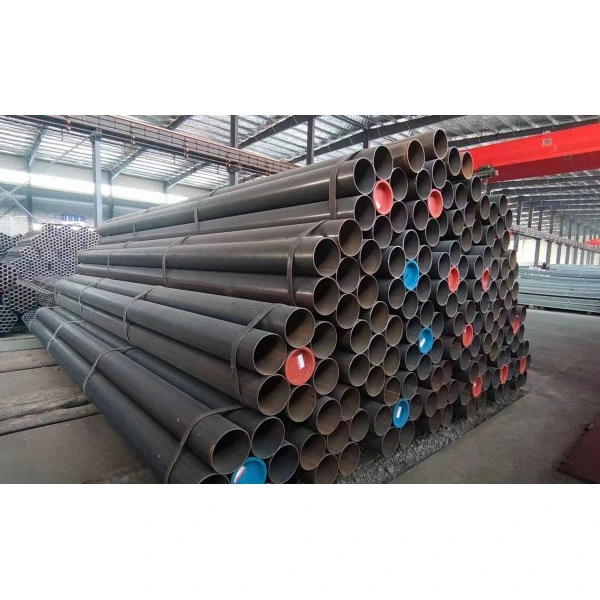

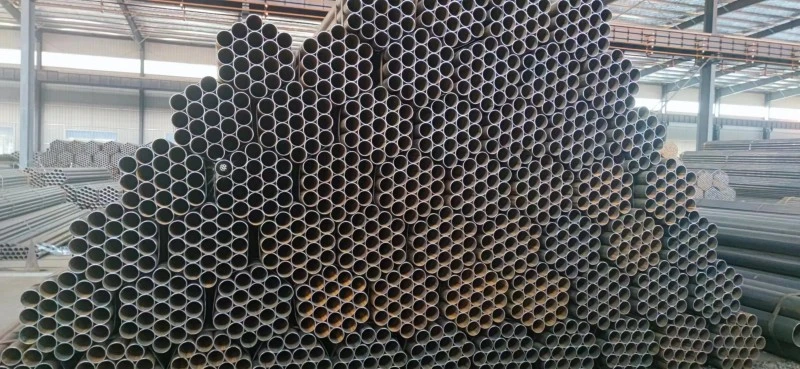

薄肉縦溶接鋼管

中天薄肉縦溶接鋼管は、帯鋼または鋼板を母材として圧延し、単一の縦溶接に沿って溶接した軽量鋼管です。

- 肉厚: 1.0 ～ 6 mm

外径：Φ20～Φ610mm（共通仕様Φ33～Φ426mm）

- 標準長さ: 6 メートル、12 メートル、カスタム長も利用可能

- コアプロセス：高周波抵抗溶接（ERW/HFW）

- 規格: GB/T 3091-2025、GB/T 13793-2016、ASTM A53

一般的な材料と機械的特性

薄肉縦溶接鋼管は高品質の炭素鋼でできており、構造強度と加工性能のバランスが取れています。

1 Q195: 降伏強度 ≥ 195 MPa、足場、ガードレール、低圧水道パイプラインに適しています

2 Q215A/B: 降伏強度 ≥ 215 MPa、主に流体輸送および一般構造用パイプに使用されます。

3 Q235B: 降伏強度 ≥ 235 MPa MPa。最も汎用性があり、建設、給排水、ガス輸送用途で広く使用されています。

4 Q355B: 降伏強度 ≥ 355 MPa、耐荷重構造および機械装置の製造に適しています。

製造工程

専門メーカーとして、中天は完全に自動化された精密生産プロセスを採用しています。

1. 巻き戻し → レベリング → エッジトリミング

2. 成形プロセス: 7 ～ 9 セットの勾配ローラーを装備し、応力集中の問題を避けるために徐々に転がしながら成形します。

3. 高周波溶接: 動作周波数 100 ～ 500 kHz、チューブのブランク端を瞬時に 1300 ～ 1500℃ に加熱して溶融させ、押出ローラーによって金属接合を完了します。溶接には溶加材は必要ありません。

4. 溶接ビードの除去 → 応力除去のための中周波焼鈍 → サイジングと矯正

5. 所定の長さに切断 → 性能試験 → 防食処理 → 完成品の梱包

- 溶接速度: 20 ～ 30 m/min、最大 60 m/min

・ウエルド強度：母材強度の90％以上

- 寸法公差: 外径誤差 ±0.5 mm、肉厚均一性 ≥98%

主な利点

1. 軽量で経済的：同仕様の継目無鋼管に比べて20%～30%軽量化され、全体のコストが15%～25%削減されます。

2. 正確な寸法: 滑らかなパイプ表面、厳格な公差管理、優れた冷間曲げおよび溶接性能、そして便利な取り付け。

3. 高い生産能力：工場の大規模生産能力に依存した速い溶接速度により、迅速かつ大量の供給が可能です。

4. 安定した溶接: 単一の真っ直ぐな継ぎ目での単純な応力分布により、応力が重なりにくくなり、耐疲労性が向上します。

品質管理体制

製品の安全性を確保するためのプロセス全体にわたる厳格なテスト:

- 完全な水圧試験: 試験圧力 2.5 MPa、圧力保持 1 分間、漏れなし

- 非破壊検査: 渦電流検査と超音波検査をカバー

- 機械試験：平坦化試験、フレア試験、引張試験などの複数の試験を実施

- 完全なトレーサビリティ: 材料レポート、炉バッチ番号、バッチ生産記録を保持します。

主な応用分野

薄肉縦溶接鋼管は、さまざまな低圧流体輸送および軽量構造用途に適しています。

1. 建築構造物：鉄骨造の梁・柱、足場、カーテンウォールサポート、手すり

2. 都市土木：給排水管路、低圧ガス輸送管、消火用スプリンクラー管

3. 農業および水保全: 灌漑パイプライン、深井戸ポンプパイプライン、水処理パイプライン

4. 機械および軽工業: コンベヤーローラー、モーターハウジング、家具チューブ、フィットネス機器

5. 電力と通信: ケーブル保護パイプ、電線管、ケーブル トレイ サポート

実際の応用例

上海大規模商業施設プロジェクト（2024年）

プロジェクトの要件: GB/T 3091 規格に準拠した、足場およびカーテンウォールのサポート パイプとして使用する Φ48×3.0 mm Q235B パイプを 12,000 メートル購入します。パイプは軽量で、寸法が正確で、腐食防止のために溶融亜鉛メッキされている必要があります。

中天ソリューション: 高周波抵抗溶接技術を利用して、亜鉛コーティングの厚さが 30 マイクロメートル以上の薄肉縦溶接鋼管を製造します。

アプリケーションの効果

1.継目無鋼管と比較して、全体の調達コストが22％削減されます。

2. 外径公差は±0.3mm以内に管理されており、現場受入時の不良品はゼロです。

3. 標準化されたパイプ端により、設置効率が 30% 向上します。

4. 試運転以来 5 年間、パイプに錆、変形、溶接損傷の兆候はありません。

よくある質問

Q1: 中天薄肉ストレートシーム溶接鋼管はどの程度の圧力に耐えることができますか?

A: この製品は圧力 ≤2.5 MPa 向けに設計されており、給水、ガス供給、圧縮空気供給、および従来の構造用途のニーズを満たします。高圧用途や450℃を超える温度での使用はお勧めできません。

Q2: Zhongtian は溶接の品質と信頼性をどのように確保していますか?

A: 当社では高周波抵抗溶接を使用し、すべてのプロセスパラメータを厳密に管理し、母材の90%以上の溶接強度を実現しています。完成品は全数静水圧検査、渦電流検査、超音波検査などの非破壊検査を実施し、合格したものだけを出荷します。

Q3: 当社製品の標準納期とカスタマイズサービスは何ですか?

A: 標準仕様の6メートルと12メートルの場合、納期は7〜10日です。ご要望に応じて、1 ～ 18 メートルのカスタム長さをご利用いただけます。溶融亜鉛メッキ、防食のためのエポキシコーティング、面取り、ネジ切り、フランジ製作などの管端加工サービスも行っております。少量のお試し注文から大量注文まで承ります。
