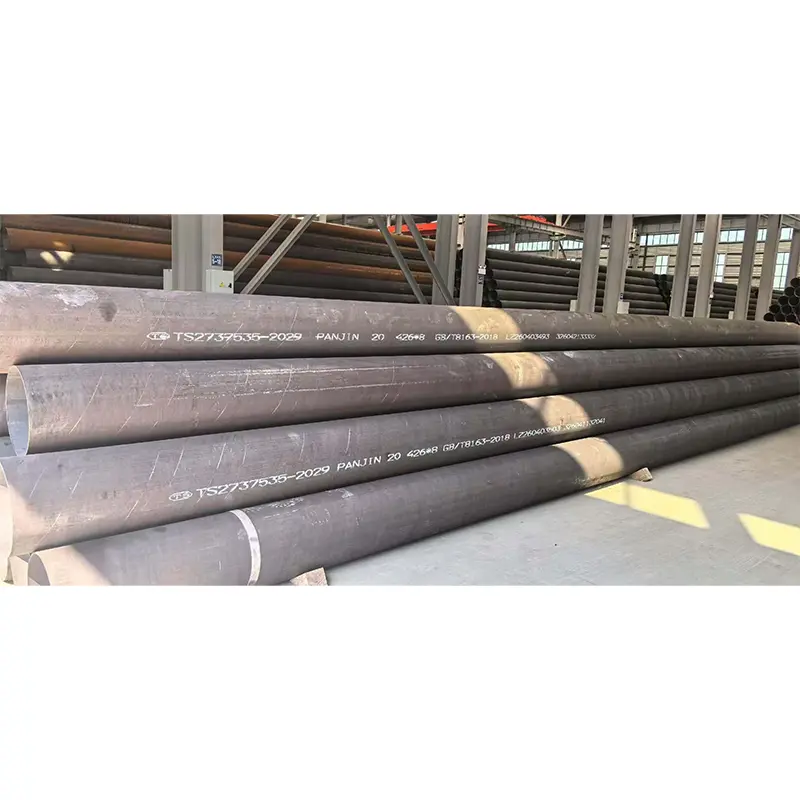

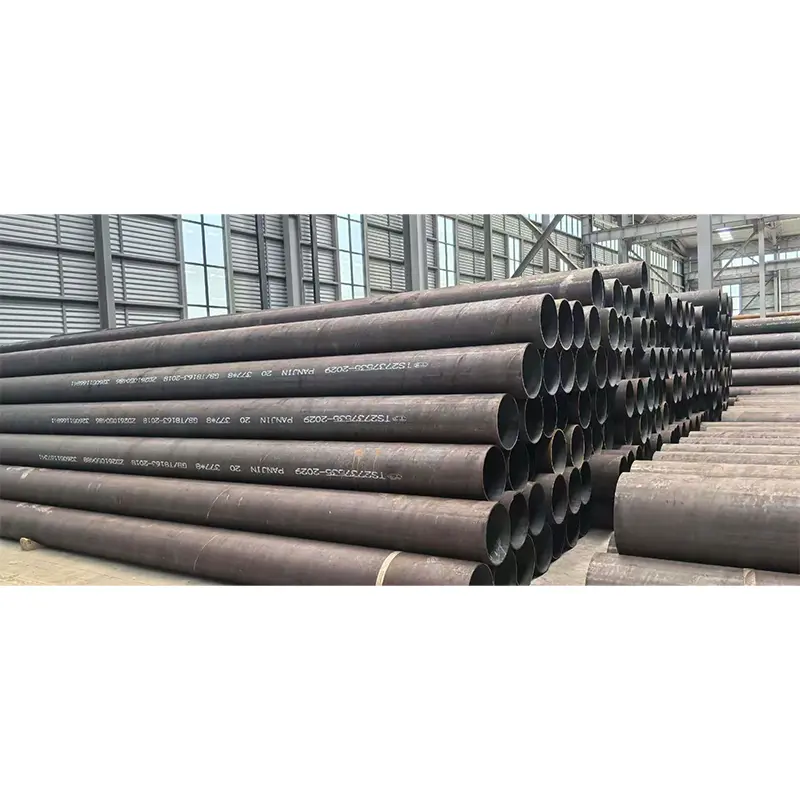

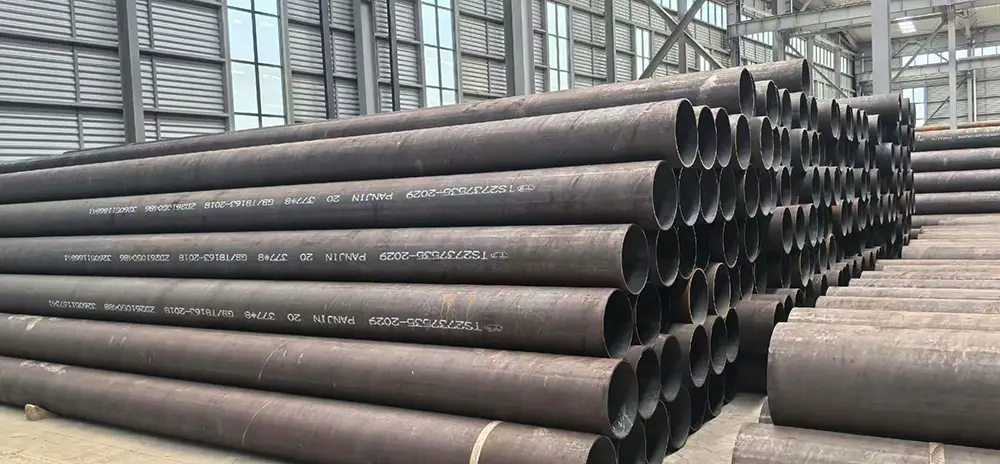

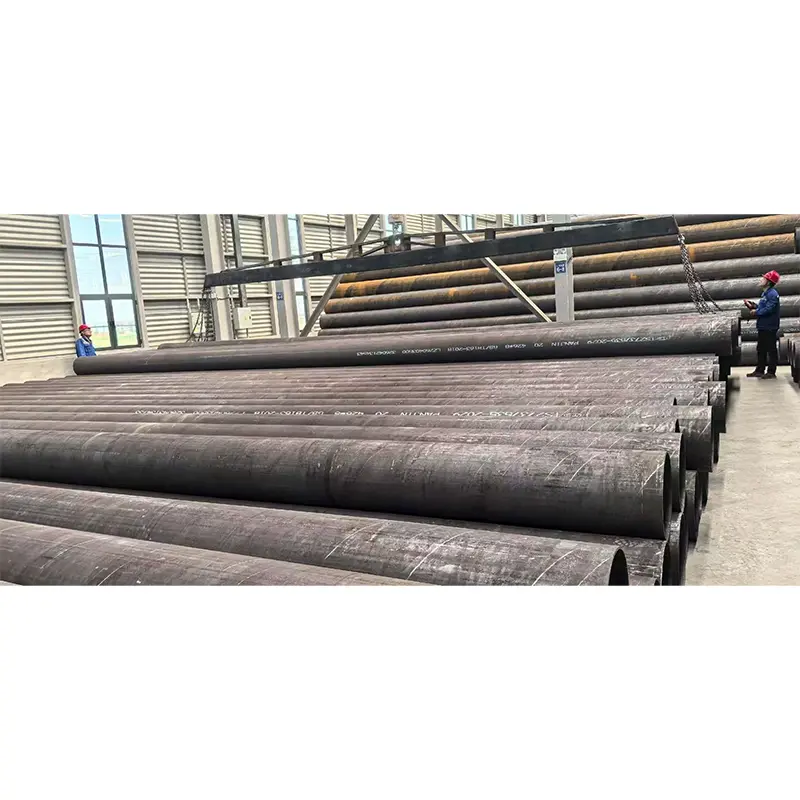

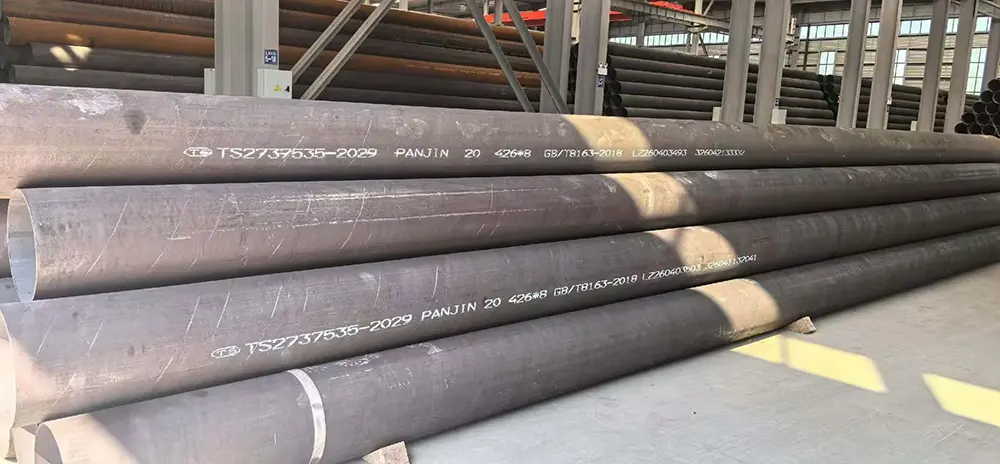

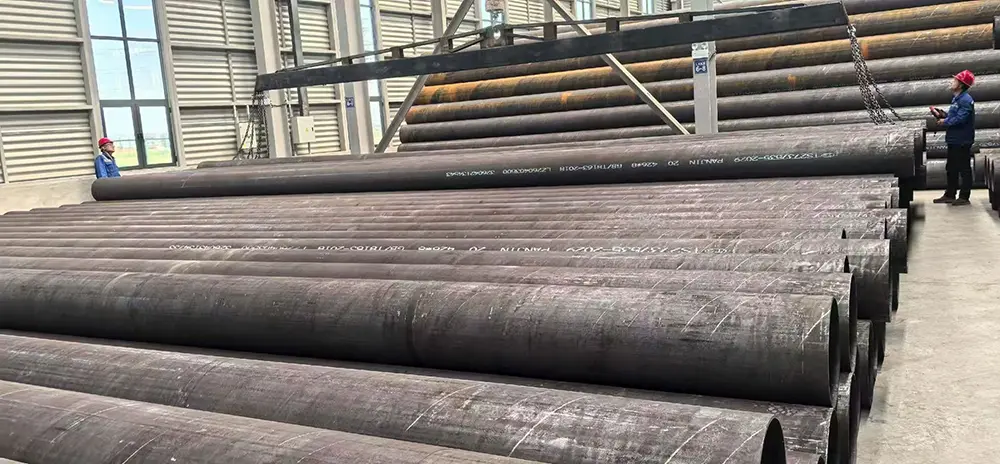

小径冷間圧延継目無鋼管

ZHONGTIAN 小径冷間圧延シームレス鋼管は、室温での冷間圧延技術によって製造された精密シームレス鋼管です。このプロセスでは、寸法精度、表面仕上げ、機械的一貫性を向上させながら、肉厚を徐々に減らします。

溶接された小径パイプとは異なり、この製品には溶接継ぎ目や熱影響部がなく、溶接によって引き起こされる潜在的な弱点がありません。熱間圧延シームレスパイプと比較して、冷間圧延パイプはより厳しい公差とより滑らかな表面を実現し、精密組立や高性能機械システムに適しています。

元の黒色酸化物の表面は、製鋼中に自然に形成されます。これは腐食や品質欠陥を示すものではなく、環境要件に従ってさらに処理することができます。

製造工程

製造プロセスには次のものが含まれます。

鋼ビレットの選定 → 表面処理 → 冷間圧延と精密削り出し → 精密サイジング → 歪み取り焼鈍 → 矯正 → 精密切断 → 表面仕上げ → 寸法検査 → 非破壊検査 → 最終検査

冷間圧延技術により、外径、肉厚、真円度、真直度を正確に制御できます。アニーリングプロセスにより、変形中に発生する内部応力が除去され、靭性が向上し、その後の機械加工中の亀裂が防止されます。

熱間圧延の製造方法と比較して、冷間圧延は寸法安定性が高く、表面品質が優れています。これは油圧シリンダー、計器管、精密機械部品にとって特に重要です。

技術仕様

主なパフォーマンス上の利点

1. 高い寸法精度による精密組立

外径、肉厚、真円度のばらつきが少なく、寸法管理に優れた小径冷間圧延継目無鋼管です。正確な形状により、コネクタ、油圧コンポーネント、ねじ部品、機械アセンブリとの正確な取り付けが保証され、取り付けの問題や漏れのリスクが軽減されます。

2. 効率的な流体移動のための滑らかな表面

冷間圧延加工により、熱間圧延パイプに比べて凹凸が少なく、表面粗さが少ない滑らかな内面が得られます。これにより、流体抵抗が減少し、過度の汚染物質の蓄積が防止され、油圧、空圧、計装システムの性能が向上します。

3. 優れた加工性能

応力除去焼鈍後、パイプはバランスの取れた強度と靭性を維持します。割れや変形が起こりにくく、切断、曲げ、拡大、縮小、ねじ切り、精密加工が可能です。

4. シームレス構造で安心の耐圧性能

シームレス構造により溶接関連の欠陥が排除され、パイプ本体全体に均一な応力分布が得られます。圧力変動環境や安定した動作が要求される精密流体システムに最適です。

5. 柔軟な二次治療オプション

パイプは追加のコーティングなしで供給されるため、顧客は用途要件に応じて、溶融亜鉛メッキ、電気亜鉛メッキ、塗装、研磨、プラスチックライニングなどのさまざまな表面処理を選択できます。

代表的な用途

1. 油圧・空圧機器

寸法精度と圧力安定性が要求される油圧シリンダ、作動油パイプライン、空気圧制御システム、精密接続チューブなどに使用されます。

2. 計装システム

安定したクリーンな流体伝達を必要とする圧力測定システム、センサー保護管、計器導圧管、精密監視装置などに応用されています。

3. 機械部品の製造

精密シャフト、スリーブ、中空部品、コンロッド、その他機械加工部品の素材として使用されます。

4. 自動化装置

軽量かつ高精度の鋼管を必要とする自動化生産ライン、ロボット装置のフレーム、保護管、小型産業機械などに適しています。

5. 医療機器および特殊機器

医療機器、実験装置、航空宇宙補助システム、および信頼性と加工精度に対する厳しい要件が求められるその他の精密産業に適用されます。

国際出願事例

欧州製造装置向け精密油圧パイプライン システム

欧州の産業オートメーション機器メーカーは、高速生産ラインで使用される油圧制御ユニット用のシームレス鋼管を必要としていました。以前の溶接チューブでは組み立て中に寸法の不一致が発生し、その結果シールの問題が発生し、メンテナンス頻度が増加しました。

精密冷間圧延技術を使用して 20# 炭素鋼から製造された小径冷間圧延シームレス鋼管に切り替えた後、お客様は寸法安定性の向上、より滑らかな内面、およびより信頼性の高い油圧シール性能を実現しました。

パイプは、最終組み立ての前に、追加の表面処理を施してカスタマイズされた油圧接続チューブに加工されました。このソリューションにより、機器の信頼性が向上し、長期稼働時の交換頻度が削減されました。

類似製品との比較

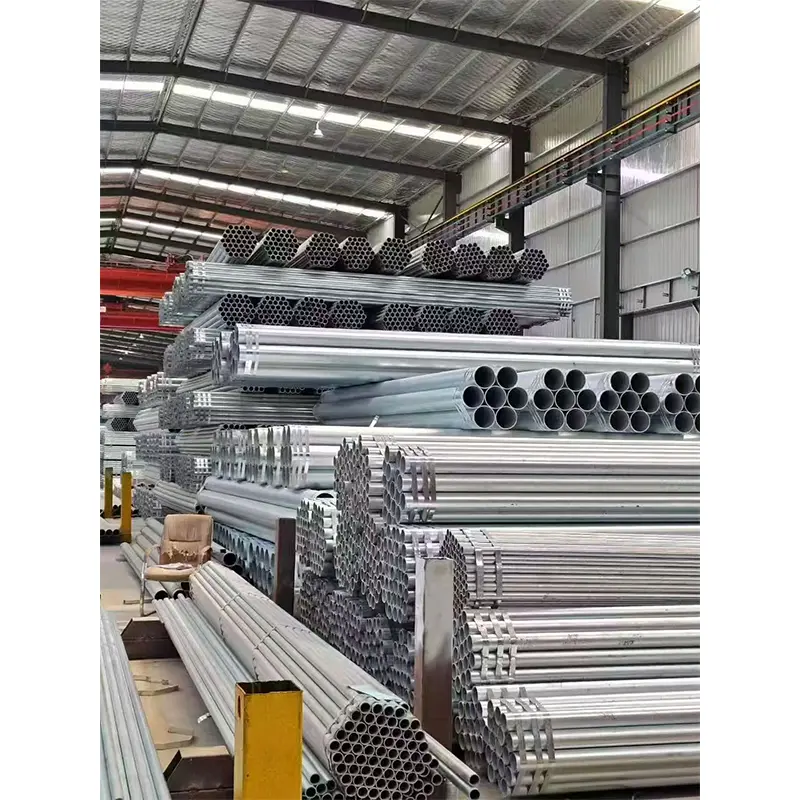

冷間圧延黒色パイプ vs 亜鉛メッキ冷間圧延パイプ

セレクションガイド

1. 用途に応じて適切な材料を選択する

一般的な精密流体システムの場合、20# 鋼が最も一般的に選択される材料です。繰り返しの曲げや深い成形が必要な用途には、10# 鋼が推奨されます。 45# 鋼や 40Cr などの合金鋼は、高強度の機械部品に適しています。

2. 正しい製造プロセスを選択する

厳密な公差、滑らかな表面、精密な組み立てが必要な用途では、熱間圧延パイプの代わりに冷間圧延シームレスパイプを選択する必要があります。

3. 購入前に技術要件を確認する

ご注文前に外径、肉厚公差、表面状態、材質グレード、検査条件、適用規格等を必ずご確認ください。

よくある質問

1. 小径冷間圧延継目無鋼管とは？

小径冷間圧延継目無鋼管は、冷間圧延技術により製造された精密継目無鋼管です。高い寸法精度、滑らかな表面、均一な肉厚、優れた加工性能が特徴です。

2. 冷間圧延継目無鋼管と熱延継目無鋼管の違いは何ですか?

冷間圧延シームレスパイプは、精度が高く、表面が滑らかで、寸法制御が優れているため、精密機器に適しています。熱間圧延シームレスパイプは主に公差要件が低い一般産業用途に使用されます。

3. 小径の冷間圧延継目無管は亜鉛メッキできますか?

はい。オリジナルの黒色の表面を使用すると、環境要件に応じて溶融亜鉛メッキ、電気亜鉛メッキ、塗装、またはその他の保護処理を施すことができます。

4. 黒い表面のパイプは錆びていませんか?

いいえ、黒い表面は鋼の加工中に形成される自然な酸化層です。これは錆びではなく、品質の低下を示すものではありません。湿気の多い環境や屋外環境では、追加の防食処理が必要です。
