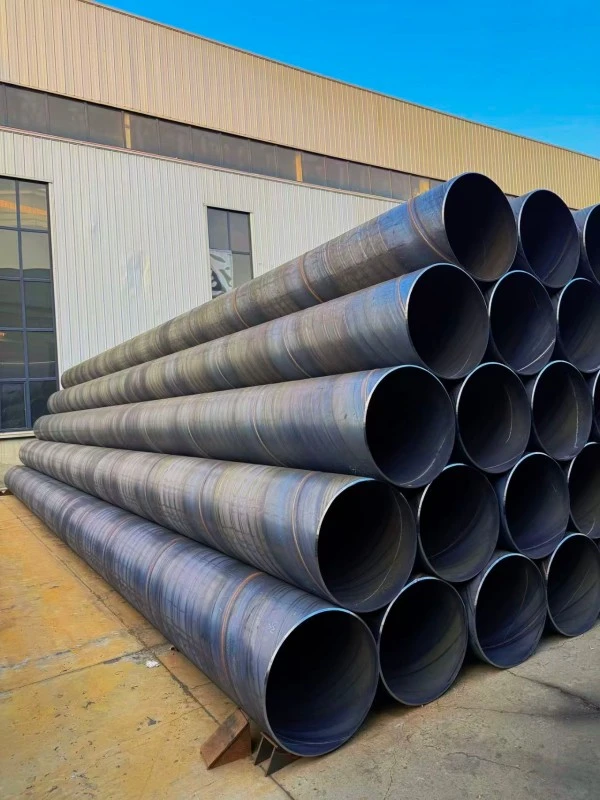

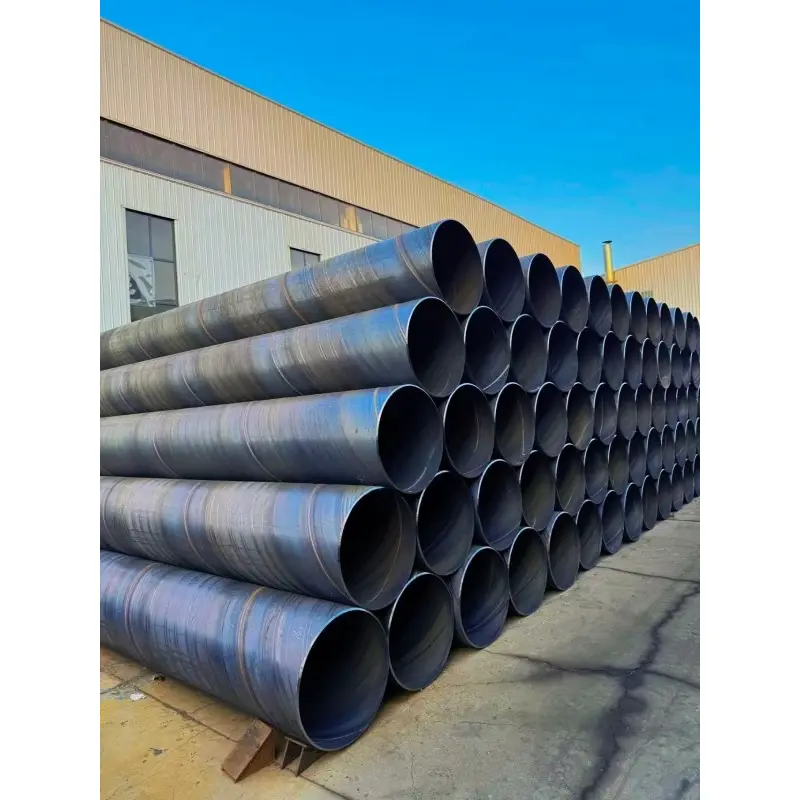

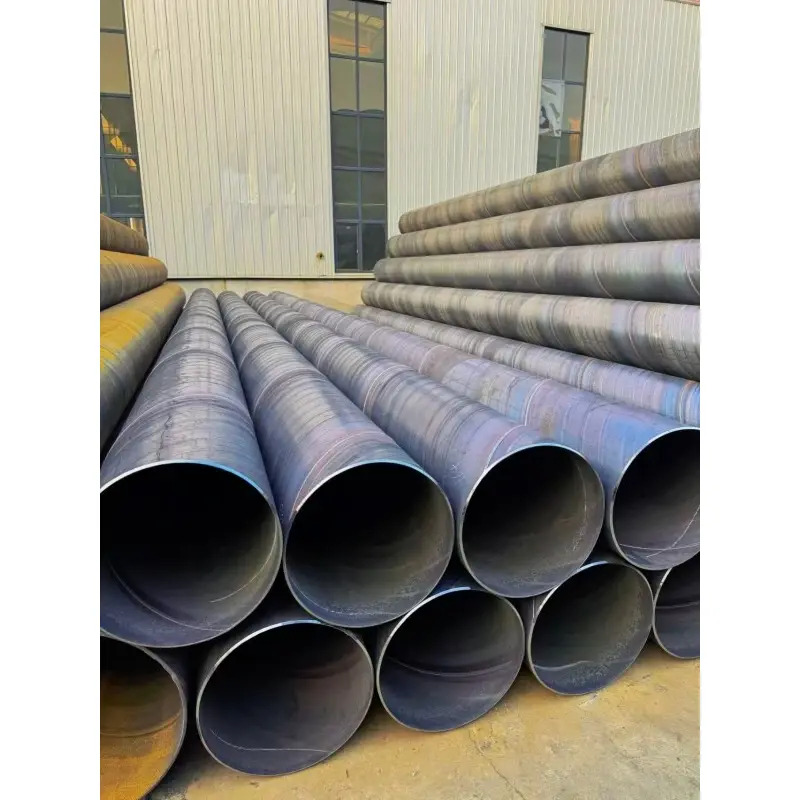

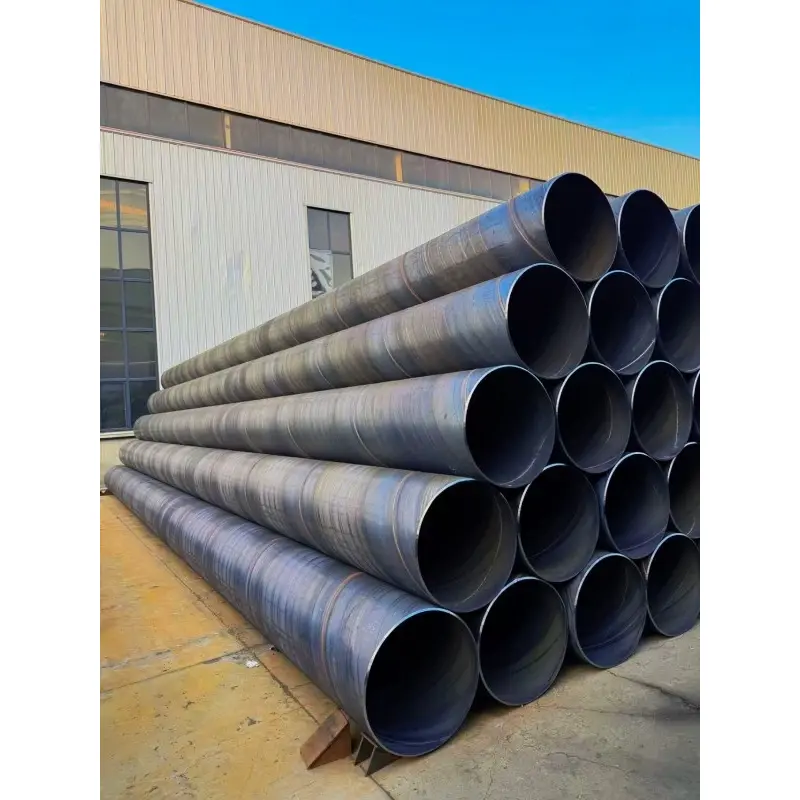

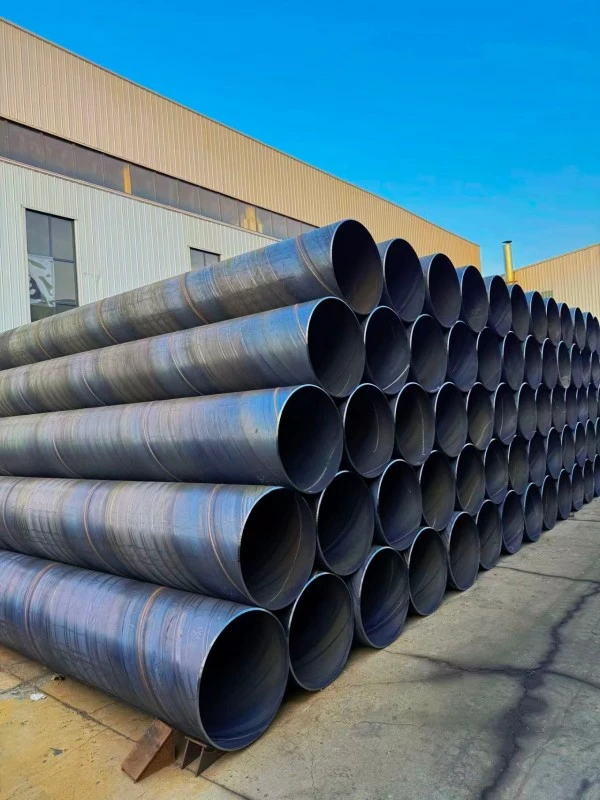

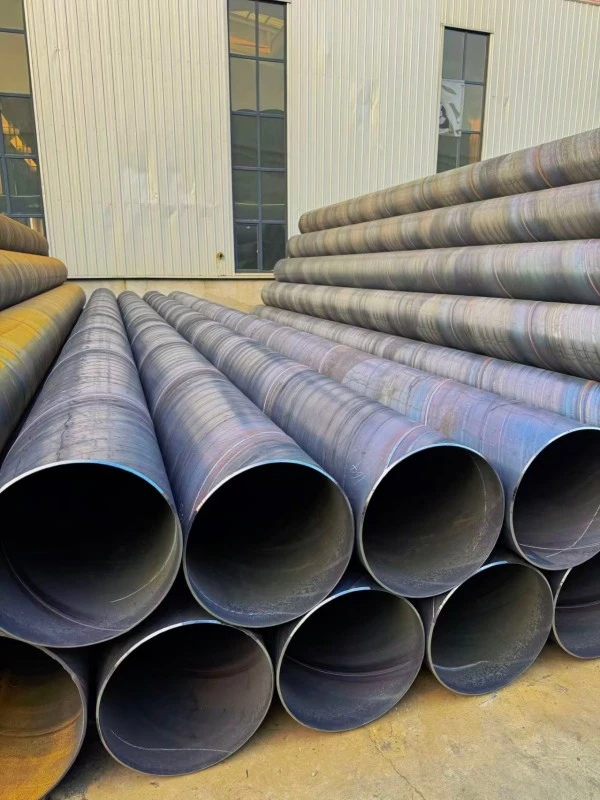

大径スパイラル溶接鋼管

大径スパイラル溶接鋼管は、熱間圧延鋼帯を原料として製造されます。連続スパイラル成形、内外両面サブマージアーク溶接、非破壊検査、水圧検査を経て、鋼帯は大径溶接鋼管に加工されます。

この製品は主に、大きな輸送能力、長距離パイプラインの敷設、および大口径の構造用途を必要とするプロジェクト向けに設計されています。

鋼管業界では、外径 ≥820mm (DN800) が一般に大径とみなされます。一般的に直径φ1420mm以上のパイプを超大径鋼管と呼びます。

大径 SSAW 鋼管の主な特長には、大径製造能力、バランスの取れた応力分布、強い変形抵抗、高い輸送効率、大規模エンジニアリング プロジェクトへの適合性が含まれます。

技術仕様

大径SSAW鋼管のメリット

1. 優れた超大径製造能力

大径スパイラル溶接鋼管の最大の特長は、スパイラル溶接技術により大口径生産が可能であることです。

継目無鋼管や一部のストレートシーム溶接鋼管と比較して、スパイラル溶接鋼管の製造は直径の制限が少ないです。 φ3000mm以上のパイプを安定して生産できるため、大規模送水、都市パイプライン網、産業プロジェクトに最適です。

ZHONGTIAN は、直径、肉厚、材料グレード、コーティング オプションなどのプロジェクト要件に応じてカスタマイズされた大径鋼管ソリューションを提供します。

2. 大流量システムの高い輸送効率

大口径パイプライン システムは通常、大量の水、ガス、または工業用流体を輸送するために設計されています。

大口径SSAW鋼管により内部流動面積が大きくなり、流動抵抗が低減され輸送効率が向上します。長距離送電プロジェクトの場合、パイプの直径を大きくすると、必要な並列パイプラインの数が減り、全体的なエンジニアリング投資を最適化できます。

3. 複雑な条件下でも安定した構造性能を発揮

大口径パイプラインは、使用中に外圧、土壌の動き、設置時の応力を受ける可能性があります。

スパイラル溶接構造により、応力がパイプ本体に沿って均等に分散され、変形、基礎の沈下、および外部荷重に対する耐性が向上します。これにより、大口径スパイラル溶接鋼管は埋設パイプラインや複雑な地質環境に適しています。

4. 現場溶接の削減と迅速な施工

長距離パイプラインプロジェクトの場合、現場継手の数は建設効率と運用の信頼性に直接影響します。

大口径スパイラル溶接鋼管は、通常 12 メートルのより長い標準長さで供給できますが、プロジェクトの要件に応じてカスタマイズされた長さも利用できます。パイプセクションが長くなると現場溶接箇所が減り、建設期間が短縮され、潜在的な漏れのリスクが軽減されます。

5. 大規模プロジェクトの経済的パフォーマンスの向上

大口径エンジニアリングプロジェクトでは、材料費、輸送費、設置効率などを総合的に考慮する必要があります。

大径SSAW鋼管は、大径継目無鋼管や一部のストレートシーム管と比較して、必要な機械的性能を維持しながらコストパフォーマンスに優れているため、大規模インフラプロジェクトに広く採用されています。

6. 柔軟な材質と肉厚の選択

エンジニアリング環境が異なれば、必要なパイプ性能レベルも異なります。

ZHONGTIAN は、さまざまな材料グレードと肉厚の組み合わせを備えた大径スパイラル溶接鋼管を供給できるため、顧客は圧力要件、土壌条件、輸送媒体、使用環境に応じて適切なソリューションを選択できます。

主な用途

1. 大規模な都市パイプラインネットワーク

大口径スパイラル溶接鋼管は、都市給水システム、排水幹線パイプライン、下水輸送ネットワーク、雨水収集システム、都市水移送プロジェクトで広く使用されています。

大きな流量と経済的な建設特性により、長期的な運用と安定した性能が必要な主要な地方自治体のインフラプロジェクトに適しています。

2. 水の保全と水力工学

大規模な水利プロジェクトには、高い輸送能力と信頼性の高い構造性能を備えたパイプラインが必要です。

大口径SSAW鋼管は、貯水池接続パイプライン、ポンプ場の圧力パイプライン、治水システム、河川横断パイプライン、大規模な分水プロジェクトに一般的に適用されます。

3. 石油・ガスの長距離輸送

原油、天然ガス、精製油の輸送、油田採取システムでは、大口径パイプラインが輸送効率の向上に貢献します。

プロジェクトの圧力要件と国際パイプライン規格に従って、L245、L360、X52、X60、X70 などの材料を選択して、さまざまなパイプライン条件を満たすことができます。

4. 大径杭基礎および支持エンジニアリング

大径スパイラル溶接鋼管は、その大型性と構造安定性により、橋梁基礎、港湾工事、高層建築物、大径杭ケーシング、仮設支持構造物などに使用されます。

信頼性の高いサポート機能を提供し、大口径の基礎コンポーネントが必要なプロジェクトに適しています。

5. 産業用換気およびプロセスパイプライン

大口径スパイラル溶接パイプは、産業用換気システム、除塵パイプライン、発電所冷却水システム、化学プラント循環パイプライン、および産業プロセス輸送システムでも使用されています。

大口径設計により輸送能力が向上し、効率的な産業運営をサポートします。

6. 地下共同溝とトンネルプロジェクト

地下工学では、大口径 SSAW 鋼管は、総合的な共同溝、トンネル パイプライン システム、および地下輸送用途に使用できます。

その大口径機能は、パイプラインの統合を改善し、地下空間の利用を最適化するのに役立ちます。

製造工程

1. 鋼ストリップの準備

生産は、必要な直径、肉厚、材料グレードに応じて選択される熱間圧延鋼帯から始まります。

鋼ストリップは、正確な成形寸法と安定した溶接条件を確保するために、巻き戻され、平らにされ、エッジ処理されます。

2. スパイラル成形制御

準備された鋼ストリップは、制御された製造パラメータの下でスパイラルパイプ形状に連続的に成形されます。

この工程では、パイプの真円度、直径精度、成形安定性を厳密に管理し、信頼性の高い製品を完成させます。

3. 両面サブマージアーク溶接

内側と外側のスパイラルシームは両面サブマージアーク溶接技術を使用して溶接されています。

この溶接方法は、大口径パイプライン用途に安定した溶接溶け込み、信頼性の高い接続強度、および一貫した機械的性能を提供します。

4. 検査と表面処理

溶接後の各パイプは、超音波検査、X線検査、寸法検査、水圧検査などの厳格な検査手順を経ます。

お客様のご要望に応じて、出荷前にパイプの端面取り、表面処理、防食コーティングを施すことも可能です。

防食保護と耐用年数

1. 地下水と都市パイプライン

通常の埋設給排水プロジェクトの場合、大径スパイラル溶接鋼管はエポキシコールタールコーティングまたはIPN8710防食コーティングを使用できます。

適切な設置条件下では、土壌環境やメンテナンス条件にもよりますが、耐用年数は通常 15 ～ 20 年に達します。

2. 長距離伝送パイプライン

高規格の石油、ガス、水の輸送プロジェクトでは、3PE 3 層ポリエチレン コーティングが一般的に選択されます。

このコーティング システムは、湿気、土壌腐食、外部損傷に対する優れた耐性を備え、適切な条件下で 30 年以上の耐用年数があります。

3. 屋外および産業用途

屋外のパイプライン、換気システム、鉄骨構造物の場合、防錆プライマーと表面塗料を組み合わせることで、効果的な大気腐食保護を実現できます。

予想耐用年数は、環境条件にもよりますが、一般に約 10 ～ 15 年です。

4. 仮設財団の申請

仮設杭ケーシングや短期間の工事用途では、簡単な錆取りと塗装処理で十分な場合があります。

保護方法は、プロジェクトの期間と実際の環境要件に応じて選択できます。

セレクションガイド

1. 流量要件に応じて直径を選択します

大径スパイラル溶接鋼管の直径は、必要な輸送能力、流量、システム設計に基づいて選択する必要があります。

大流量の用途では、輸送効率を向上させ、パイプラインの数量を削減するために、DN800 以上の大口径鋼管が一般的に選択されます。

2. 壁厚と圧力および設置条件を一致させる

使用圧力が高く、埋設深さが深くなり、地質条件が複雑になると、より厚い壁厚が必要になります。

適切な壁の厚さは、単に最も厚いオプションを選択するのではなく、工学計算に従って選択する必要があります。

3. 用途に応じた材質の選択

一般的な低圧都市プロジェクトでは、Q235B が選択されることが一般的です。

中強度および高強度の用途には、Q355B が適しています。石油およびガス輸送パイプラインの場合、L245、L360、X52、X60、および X70 パイプライン鋼が必要な規格に従って選択されます。

4. 腐食環境への配慮

沿岸地域、塩分環境、腐食性媒体の輸送システムの場合は、より高いレベルの防食保護を選択する必要があります。

適切なコーティングを選択すると、耐用年数が延長され、メンテナンスの必要性が軽減されます。

5. 施工効率を高めるためのパイプ長の最適化

長距離パイプラインプロジェクトの場合、パイプセクションが長くなると現場溶接箇所が減る可能性があります。

ZHONGTIAN は輸送条件や建設要件に応じてカスタマイズされたパイプの長さを提供できます。

ZHONGTIAN 大径スパイラル溶接鋼管を選ぶ理由

1. プロの大径パイプ製造能力

ZHONGTIAN は、中国の大径スパイラル溶接鋼管の専門メーカーおよびサプライヤーであり、大径 SSAW 鋼管の生産を専門としています。

ZHONGTIAN は、高度なスパイラル溶接技術と柔軟な製造能力により、インフラストラクチャ、産業、エネルギー プロジェクト向けにカスタマイズされたソリューションで顧客をサポートしています。

2. カスタマイズされたエンジニアリング ソリューション

ZHONGTIAN は、直径、肉厚、材料グレード、パイプの長さ、防食処理をカバーするカスタマイズされたソリューションを提供します。

これにより、お客様はさまざまな使用環境に適した大径鋼管製品を選択することができます。

3. 厳格な品質管理システム

ZHONGTIAN は、原材料の検査から完成したパイプの検査に至るまで、厳格な品質管理手順を適用しています。

超音波検査、X線検査、水圧検査、寸法検査などを経て、安定した品質と信頼性の高い性能を実現します。

よくある質問

1. 大径スパイラルパイプと大径ストレートシームパイプの違いは何ですか?

大口径スパイラル溶接鋼管は、柔軟な直径の製造能力とコスト上の利点により、主に長距離パイプライン、埋設プロジェクト、大流量輸送システムに選択されます。

大きな直径のストレートシームパイプは、高い寸法精度や特定のエンジニアリング条件を必要とする一部の用途で利点を発揮する場合があります。選択はプロジェクトの要件に応じて行う必要があります。

2. 大口径スパイラル溶接鋼管は地上でも使用できますか?

はい。大口径 SSAW 鋼管は、適切な支持構造を設計すれば、地上用途に使用できます。 大口径パイプはかなりの重量があるため、変形を防ぐためにサポート間隔、荷重計算、設置方法は工学設計要件に従う必要があります。

3. 大径スパイラル溶接鋼管の最大径はどれくらいですか?

ZHONGTIANではφ3620mm（DN3600）までの大径スパイラル溶接鋼管を通常製造可能です。 特別なエンジニアリング要件については、プロジェクトの条件に応じてカスタマイズされた大口径仕様について議論することができます。
