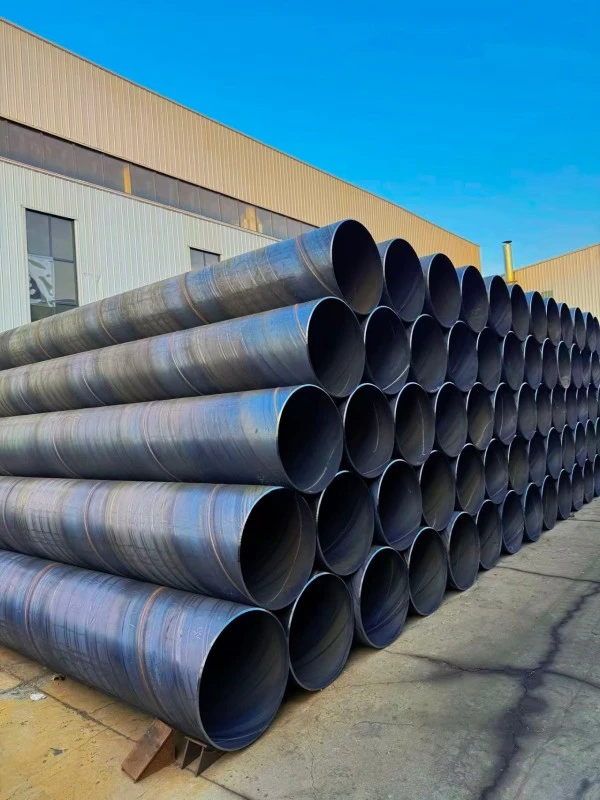

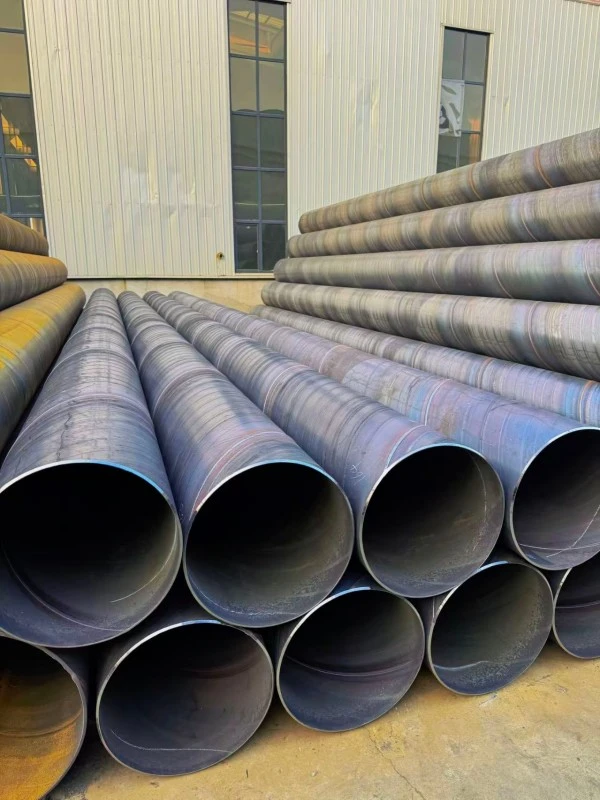

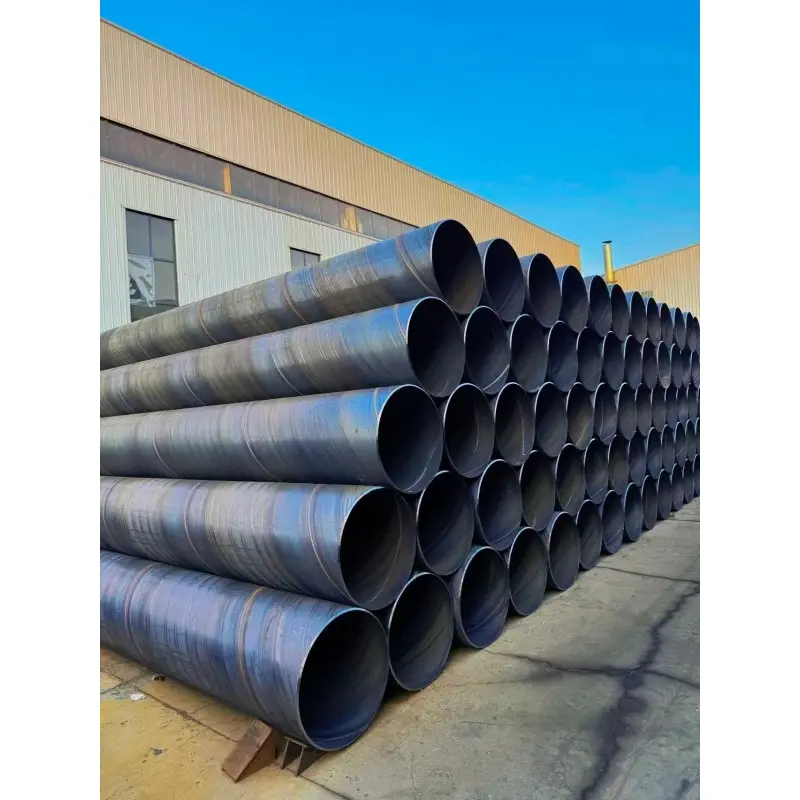

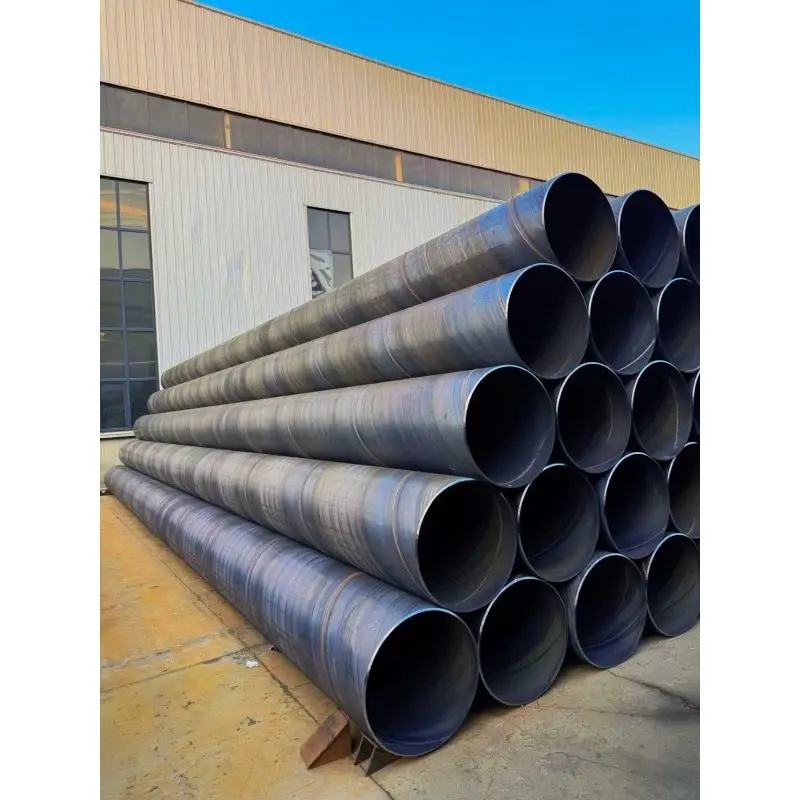

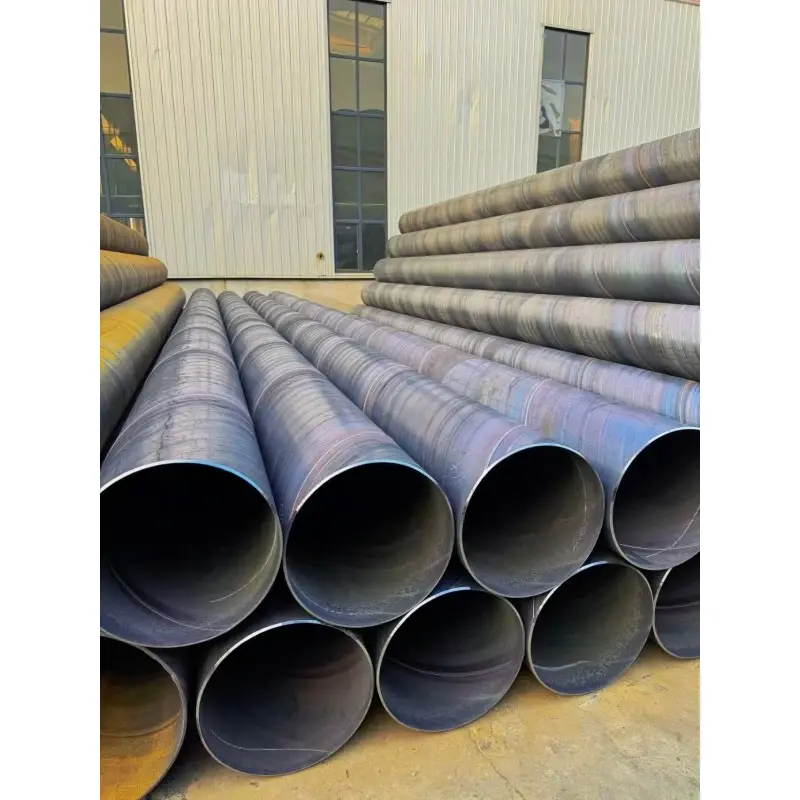

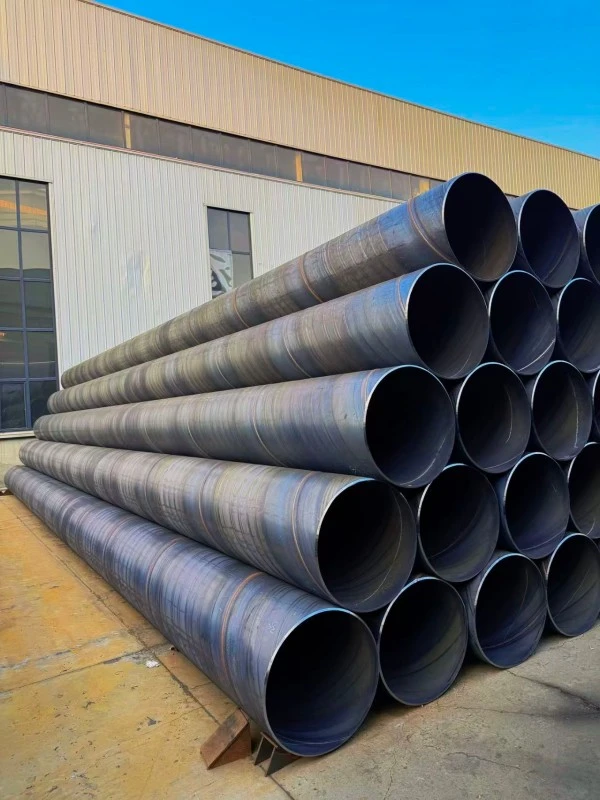

小径スパイラル溶接鋼管

小径スパイラル溶接鋼管は、構造の信頼性と経済効率の両方が必要とされる中径および小径のパイプライン用途向けに開発されたスパイラル溶接鋼管です。大径スパイラル溶接管と比較して、柔軟な生産能力、安定したパイプ強度、適応可能な肉厚選択などのスパイラル成形技術の利点を維持しながら、よりコンパクトな直径範囲で設計されています。

一般的な業界分類では外径DN800（φ820mm）以下のスパイラル溶接鋼管を小径スパイラル溶接鋼管と呼び、仕様はφ219mm～φ720mmが主流です。この製品は、熱間圧延鋼コイルからスパイラル成形、内部および外部サブマージアーク溶接、および厳格な品質検査プロセスを経て製造されており、さまざまなエンジニアリング環境で一貫した性能を保証します。

なぜ小径パイプにスパイラル溶接技術が使われるのか？

一部の小径パイプライン用途では、特にプロジェクトで特別な肉厚、より高い強度、または外部荷重に対する優れた耐性が必要な場合、従来のストレートシームパイプでは仕様の選択に十分な柔軟性が得られない場合があります。

スパイラル溶接法により、スチールコイルから連続的にパイプを成形できるため、生産効率と仕様の適応性に優れています。

小径スパイラル溶接鋼管は、埋設パイプライン、産業用分岐システム、エンジニアリング サポート用途に、製造の柔軟性と信頼性の高い構造性能を組み合わせることで実用的なソリューションを提供します。

製品仕様

小径スパイラル溶接管の工学的価値

1. 従来のパイプ製造と比較して柔軟な生産

小径スパイラル溶接鋼管の主な利点の 1 つは、製造の柔軟性です。

スパイラル成形プロセスにより、さまざまな直径と厚さの組み合わせに基づいた生産が可能になり、標準のパイプ寸法のみに限定されることなく、さまざまなエンジニアリング要件を満たすのに役立ちます。

カスタマイズされた仕様が必要なプロジェクトに対して、ZHONGTIAN はパイプラインの設計、設置環境、動作条件に応じて適切なソリューションを提供できます。

2. 埋設パイプライン用途の剛性の向上

小径パイプラインは地下に設置されることが多く、土圧、車両荷重、地面の動きなどの外力を受ける可能性があります。

従来の軽量パイプと比較して、小径 SSAW 鋼管は、溶接スパイラル構造と調整可能な肉厚オプションにより、優れた構造剛性を実現します。

これにより、地下分岐パイプライン、工業用埋設パイプライン、および変形に対する高い耐性が必要なエンジニアリング用途に適しています。

3. コストと強度のバランスの取れた性能

すべてのパイプライン プロジェクトに高品質のシームレス鋼管が必要なわけではありません。

小径スパイラル溶接鋼管は、常温・低中圧輸送システムにおいて、十分な機械的性能を発揮しつつ、材料費や調達コストを削減できます。

強度と経済性のバランスが取れているため、総合的な建設効率を重視するプロジェクトに適しています。

4. さまざまな条件に対応する複数の材料オプション

輸送媒体や環境が異なれば、必要な鋼材の性能も異なります。

ZHONGTIAN は、Q235B、Q355B、L245、L360 などの材料オプションを提供しています。お客様は、圧力要件、構造負荷、パイプライン規格に応じて適切な鋼種を選択できます。

この柔軟性により、小径 SSAW 鋼管は単一の用途分野に限定されるのではなく、さまざまな産業に使用できるようになります。

典型的なプロジェクトの用途

1. 都市二次パイプライン建設

小径スパイラル溶接鋼管は、配水支線、排水網、工業団地のパイプライン、コミュニティインフラプロジェクトなどの地方自治体の支線パイプラインシステムで一般的に使用されています。

これらのシステムは、主要な送電パイプラインと比較して、通常、より柔軟なパイプ仕様と既存のネットワークとの容易な接続を必要とします。

2. 油田回収および産業支線

油田や産業施設では、収集、分配、補助輸送のために小径のパイプラインが必要になることがよくあります。

小径SSAW鋼管は、油田採集ライン、工場ユーティリティパイプライン、プロセスサポートシステム、その他の中・低容量輸送用途に使用できます。

3. 建設スリーブと基礎の保護

このタイプの鋼管は、優れた剛性と構造安定性により、保護スリーブ、建設ケーシング、基礎関連の補助部品として使用できます。

用途には、中小規模のパイルケーシングプロジェクト、横断保護スリーブ、地下工学サポート構造物などがあります。

4. 農業および地域の水システム

農業灌漑および地域給水プロジェクトでは、多くの場合、合理的なコストと信頼性の高いサービスパフォーマンスを備えたパイプラインが必要です。

小径スパイラル溶接鋼管は、農地灌漑システム、小型ポンプ場のパイプライン、排水システム、地域の水輸送プロジェクトに使用できます。

5. 工場ユーティリティパイプラインネットワーク

産業プラントには、水の循環、換気、プロセス輸送のためのさまざまなサポート パイプラインが必要です。

小径SSAW鋼管は、安定した稼働、柔軟な設置、コスト管理が重要な要素である工場ユーティリティシステムに適用できます。

製造品質管理

1. スチールコイルの選択と準備

生産は、必要な機械的特性とパイプの仕様に従って選択された、認定された熱間圧延鋼コイルから始まります。

安定した溶接条件を確保するために、成形前にスチール コイルを解き、平らにし、エッジ処理を行います。

2. スパイラル成形精度管理

成形プロセス中、鋼帯はスパイラルパイプセクションに連続的に成形されます。

製造パラメータは、直径の精度、真円度、一貫したパイプ寸法を維持するために慎重に制御されます。

3. 溶接線信頼性検査

スパイラルシームは、内部および外部のサブマージ アーク溶接技術を使用して製造されます。

溶接プロセスは強力な接合性能を実現し、超音波試験や X 線検査などの非破壊検査方法により溶接の信頼性を確保します。

4. 完成したパイプの性能検証

完成したパイプは出荷前に寸法検査、水圧試験、表面品質検査を受けます。

お客様のご要望に応じて、追加コーティング処理や面取り加工、特注加工も承ります。

仕様選択の考慮事項

1. 流量要求に基づいたパイプ径の選択

パイプ径は必要な輸送能力とシステム設計に応じて決定する必要があります。

分岐パイプラインや中規模の輸送システムでは、小口径のSSAWパイプが十分な流量性能を提供し、不必要な投資を削減します。

2. 外部荷重に応じた肉厚の選択

肉厚の選定には内圧だけでなく設置条件も考慮してください。

埋設パイプラインの場合、土圧が高いエリア、車両荷重、または不安定な地盤条件では、変形耐性を向上させるために壁の厚さを増やす必要がある場合があります。

3. 使用環境に応じた鋼種の選択

一般的なエンジニアリング用途では、Q235B が一般的に選択されます。

より高い強度が必要な場合は、Q355B を使用できます。改善された機械的特性を必要とするパイプライン用途では、L245 または L360 材料を選択する場合があります。

アプリケーションの比較

中天の製造能力

1. カスタマイズされた小径SSAWの生産

ZHONGTIAN は、さまざまな直径、肉厚、材料グレード、表面処理を備えたカスタマイズされた小径スパイラル溶接鋼管ソリューションを提供します。

生産能力により、顧客は実際のプロジェクト要件に応じて適切な仕様を選択できます。

2. 安定した品質管理体制

ZHONGTIAN は、原材料の検査から完成品のテストに至るまで、管理された製造手順に従います。

同社は、溶接検査、寸法管理、圧力試験を通じて、長期使用に耐える信頼性の高いパイプ品質を保証します。

3. エンジニアリングを中心とした供給サービス

ZHONGTIAN は鋼管の製造だけでなく、用途条件に応じた適切な製品ソリューションの提供にも注力しています。

自治体、産業、建設、インフラストラクチャーのプロジェクトでは、仕様の選択から最終納品までカスタマイズされたサポートが利用可能です。

応用事例

市配水パイプラインプロジェクト

ZHONGTIAN は、都市配水パイプライン プロジェクト向けに小径スパイラル溶接鋼管を供給しました。パイプは、地下設置要件に応じて、適切な直径、肉厚、防食処理を施してカスタマイズされました。

このプロジェクトでは、安定したパイプラインのパフォーマンス、信頼できる溶接品質、コスト効率の高い建設が必要でした。スパイラルフォーミングと両面サブマージアーク溶接技術により、良好な構造強度と長期使用信頼性を実現した鋼管を供給しました。

このアプリケーションは、都市支線パイプラインおよび中規模の地下交通システムに対する小径 SSAW 鋼管の適合性を実証します。

防食保護と耐用年数

小径スパイラル溶接鋼管は、使用条件に応じてさまざまな防食ソリューションで保護できます。 埋設された都市パイプラインでは、土壌水分と腐食に対する耐性を向上させるために、エポキシ コール タール コーティングと IPN8710 コーティングが一般的に使用されます。

より高い保護レベルが必要な油田および産業パイプライン システムの場合、3PE コーティングは耐腐食性と機械的保護を強化できます。 地上用途の場合、防錆プライマーおよび表面塗装システムは、大気腐食を軽減し、長期的な性能を維持するのに役立ちます。 耐用年数は、コーティングの種類、使用環境、土壌の状態、メンテナンスの要件によって異なります。

よくある質問

小径SSAW鋼管とストレートシーム鋼管の違いは何ですか？

小径 SSAW 鋼管はスパイラル成形技術によって製造されており、柔軟な直径と肉厚のオプションを提供します。ストレートシーム鋼管は主に、製造プロセスが簡素化された標準的な小径用途に使用されます。

適切な選択は、プロジェクトの要件、パイプラインの条件、コストの考慮事項によって異なります。

小径スパイラル溶接鋼管は高圧用途に適していますか?

はい、適切な材料グレード、肉厚、試験要件を選択すれば、中圧および一部の高圧用途に使用できます。

極度の圧力または高温条件では、他の特殊なパイプ ソリューションが必要になる場合があります。

小径SSAW鋼管は継目無鋼管に代わることができますか?

多くの常温および中圧用途において、小径スパイラル溶接鋼管は継目無鋼管をより優れたコスト効率で置き換えることができます。

ただし、非常に高い耐圧性や厳密な精度が必要な用途では、シームレスパイプの方が好まれる場合もあります。

小径スパイラル溶接鋼管の最小サイズはどれくらいですか?

一般的に製作される最小サイズはφ219mm(DN200)程度です。より小さな直径は通常、生産効率を考慮して他の溶接方法を使用して製造されます。

地下パイプラインにも使用できますか?

はい。適切なコーティングと肉厚の選択により、小径スパイラル溶接鋼管は地下給水、排水、工業用パイプライン、エンジニアリング プロジェクトで広く使用されています。

結論

小径スパイラル溶接鋼管は、都市、工業、水道、油田のパイプライン システムに柔軟な仕様、信頼性の高い性能、コスト効率の高いソリューションを提供します。

中国の小径SSAW鋼管の専門メーカーとして、ZHONGTIANは安定した生産能力と厳格な品質管理を備えたカスタマイズされた鋼管ソリューションを提供しています。
